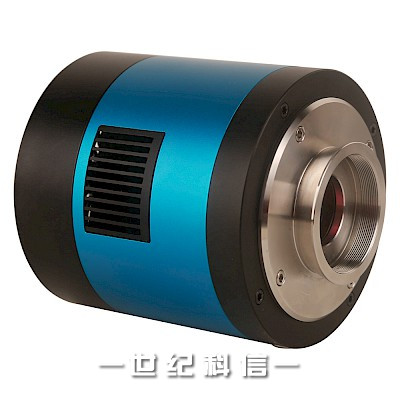

ATR3CCD系列2"+M42x0.75接口USB3.0 TE制冷CCD相机
- 标准2"+ M42x0.75安摄像头，支持SONY低照度140万〜600万像素的CCD传感器；
- 双阶段的TE制冷可控电风扇；
- 工作温度可以调节到规定的温度；
- 智能结构，保证了热辐射效率，并避免了湿气问题；
- 45度的温度降幅，确保了低噪音的高品质成像；
- 1小时的长时间曝光；
- USB3.0 5兆比/秒接口确保高速数据传输；
- 拥有完美色彩还原能力的超FineTM色彩引擎；
- 先进的视频和图像处理应用ToupSky；
- 提供Windows/Linux/Mac OS的多平台SDK；
- 本机C/C++，C#，DirectShow，马克吐温控制API。
产品介绍
技术参数
订购代码 | ATR3CCD06000KPA | ATR3CCD02800KPA | ATR3CCD01400KPA | ATR3CCD01400KMA |
|---|---|---|---|---|
传感器和尺寸(mm) | 6.0M/ICX694AQG(C) 1"(14.6×12.8) | 2.8M/ICX674AQG(C) 2/3"(10.7×9.2) | 1.4M/ICX825AQA(C) 2/3"(10.7×8.7) | 1.4M/ICX825ALA(M) 2/3"(10.7×8.7) |
像素(μm) | 4.54×4.54 | 4.54×4.54 | 6.45×6.45 | 6.45×6.45 |
G光灵敏度 | 1000mv with 1/30s | 800mv with 1/30s | 2000mv with 1/30s | 2000mv with 1/30s |
FPS/分辨率 | 7.5@2748×2200 | 15@1940×1460 | 25@1360×1024 | 25@1360×1024 |
合并模式 | 1×1 | 1×1 | 1×1 | 1×1 |
曝光时间 | 0.22ms~3600s | 0.12ms~3600s | 0.12ms~3600s | 0.12ms~3600s |
其他硬件配置信息 | |
|---|---|
光谱响应范围 | 380-650nm（有红外截止滤光片情况下），380~1100nm（有AR盖玻片情况下） (来源：www.microdemo.com) |
白平衡 | ROI白平衡/手动Temp-Tint调整 |
色彩还原技术 | Ultra-Fine颜色处理引擎 |
捕获/控制API | 原生C/C++、C#、Directshow、Twain、Labview |
记录方式 | 图像和视频 |
制冷方式* | 自然冷却 |
相机工作环境 | |
工作温度（摄氏度） | -10℃~ 50℃ |
贮存温度（摄氏度） | -20℃~ 60℃ |
工作湿度 | 30~80％RH |
贮存湿度 | 10~60％RH |
供电电源 | 相机通过USB接口供电 |
软件运行环境 | |
操作系统 | Microsoft Windows XP/Vista /7/8 (32 & 64 bit) |
计算机配置 | CPU: Equal to Intel Core2 2.8GHz或更高 |
内存：2GB或更大 | |
USB接口：USB2.0高速接口 | |
显示器：17"或以上 | |
CD-ROM | |
外观尺寸

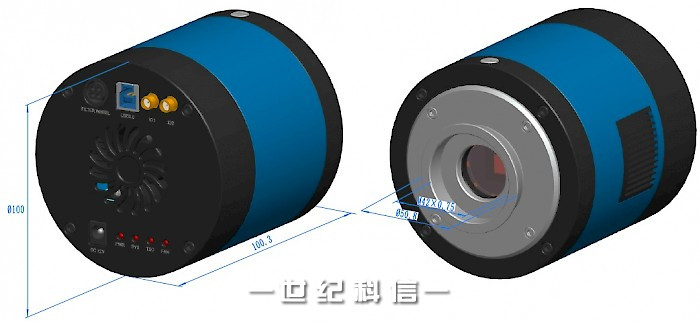

ATR3CCD系列2"+M42x0.75接口USB3.0 TE制冷CCD相机尺寸示意图
包装清单

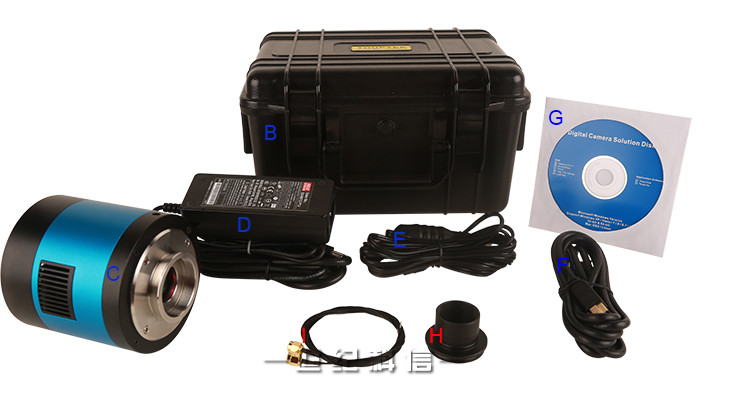

ATR3CCD系列USB3.0 CCD制冷相机包装清单
相机标准包装清单 | ||||
|---|---|---|---|---|
A | 包装箱规格：L:50cm、W:30cm、H:30cm（20pcs，12~17Kg/纸箱，0.045m³），上图中未给出 | |||
B | 包装盒规格：L:15cm、W:15cm、H:10cm（0.8~1.0公斤/每盒） | |||
C | ATR3CCD系列2"+M42x0.75接口TE制冷USB3.0 CCD相机 | |||
D | 电源适配器：输入：AC 100~240V 50Hz/60Hz；输出: DC 5V 4.5A | |||
E | 车载12V电源插头 (内容来源：微视界) | |||
F | 高速USB3.0 A公到B公镀金头数据线/2.0m | |||
G | CD（驱动程序和实用工具软件，Ø12cm） | |||
可选附件 | ||||
H | M42X0.75（相机）to 1.25"（望远镜）适配器(部件编号：208004) | |||
K | 外部触发控制线 | |||
接口适配
应用 | 图例 | |
|---|---|---|
2"+M42x0.75接口相机 |
| 机器视觉；医学成像；半导体设备；测试仪器；文件扫描仪；2D码扫描仪；Web相机或视频监控；显微成像 |
显微镜电子目镜 |
| |
望远镜电子目镜 | ||
