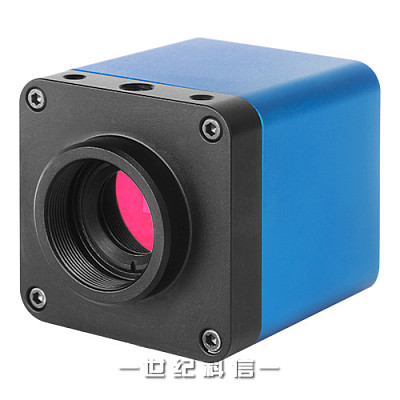

XCAM0720PHB C接口HDMI CMOS相机

HDMI数字输出接口，可通过C型光学接口快速实现与生产线上其它设备连接；
视频显示快、清晰无闪烁、色彩还原度好，结构紧凑、集成度高、性能稳定、故障率低；
1280×720（720P）分辨率可方便连接目前市场上的高清显示器；
内嵌XCamView软件，相机所有功能均可由软件直接控制，其他功能处理与选项也均可由XCamView实现；
自动白平衡；自动曝光开启/关闭（AEWB）、视频流/冻结切换(FREEZE)、保存图像到SD卡(SAVE)；
可广泛应用于工业检测、教学研究、材料分析、精密测量、医疗等领域。

联系咨询：
(微信同号)
(微信同号)

产品介绍

XCAM相机是一款包含多种相机接口（HDMI+SD卡的USB接口，这里XCAM的X表示多接口的意思）的CMOS 相机，它采用超高性能的CMOS传感器。相机即可以直接连接到HDMI显示器，还可以同时连接到电脑，更可以将图像同视频保存在SD卡中供现场分析与后继研究。其Zui大的特点是相机本身就是一款微型电脑，可以将控制相机的各项功能以控制面板的形式直接显示在HDMI显示器上，更进一步，用户可以用USB鼠标接口的鼠标直接对相机的各项参数进行操控。另外HDMI显示界面底部还有各种工具条按钮供用户进行操作。将鼠标拔下，将该USB接口连接到电脑，则该XCAM相机又是一台USB接口相机，用户可以用随机软件ToupView或ToupLite直接实现对相机的控制。XCAM相机可以用于工具现场检测、显微镜观测等。

技术参数

订购代码	传感器型号/尺寸	像素(μm)	G光灵敏度动态范围信噪比	FPS/分辨率	合并模式	曝光时间
XCAM0720PHB XP00720HB	1.2M/AR0130(C) 1/3"(4.8×3.6)	3.75×3.75	6.5V/lux-sec 85.3dB 44dB	30@1080×720	1×1	0.21ms~2000ms

硬件配置
光谱范围	380-650nm（有红外截止滤光片）
白平衡	自动/手动
颜色技术	超精细颜色引擎
冷却方式*	自然方式
接口与按键功能
HDMI	HDMI输出端口
USB	用于控制XCamView的USB接口鼠标 (来自：微视界)
DC12V	外接电源接口
SD	SD卡插槽

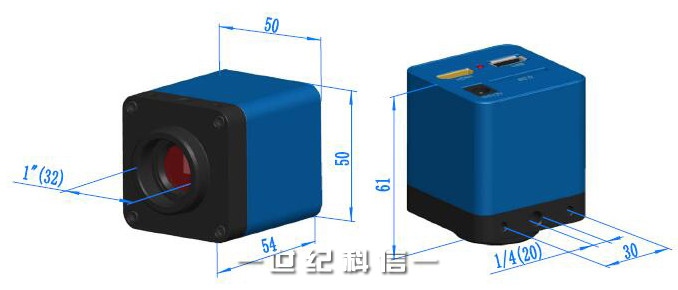

相机整体尺寸
宽度×长度×高	50mm(1.97")×50mm(1.97")×61mm(2.4")
重量	0.47 kg(0.55lbs)
工作环境
工作温度（摄氏度）	-10℃~50℃
贮存温度（摄氏度）	-20℃~60℃
工作湿度	30~80％RH
贮存湿度	10~60％RH
电源	DC 5V/1A

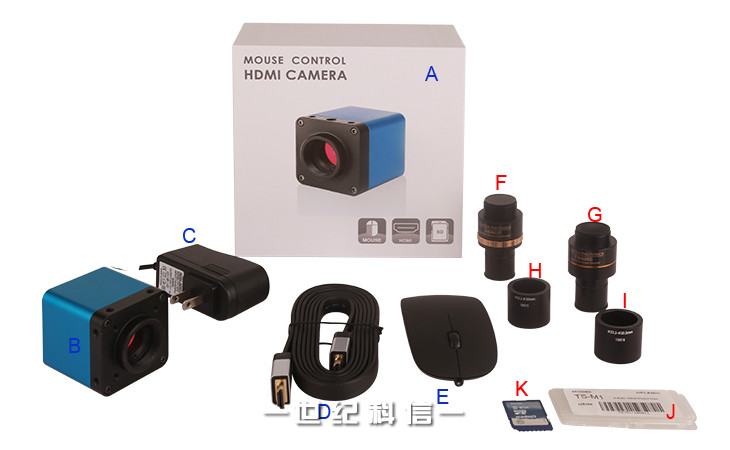

可选附件

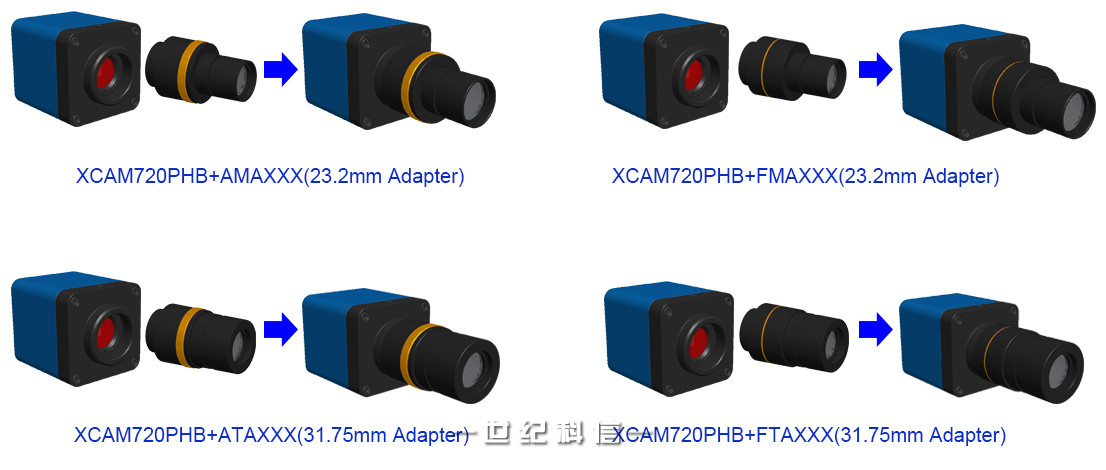

透镜	C接口透镜
连接线	HDMI线
存贮卡	SD卡
鼠标	USB接口鼠标/USB接口无线鼠标

XCAM0720PHB后面板接口简介

当相机后面板上电源插入以后，后面板上的指示灯会持续闪烁近15s以装载相机内部自带的XCamView软件，软件装载完以后，相机开始工作。这时自动曝光与白平衡均为缺省设置状态。

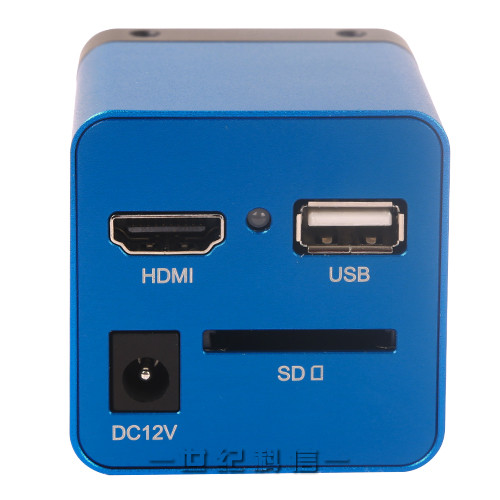

XCAM0720PHB后面板功能

HDMI：通过HDMI接口，连接到HDMI显示器；
USB：USB鼠标；
DC 12V：电源接口(12V/1A)；
LED: 蓝色LED指示灯；
SD：SD卡插槽。

XCAM0720PHB内嵌的XCamView相机控制软件

将鼠标移到HDMI显示器下底部中间区域的时候，会显示底部工具条。工具条的每个按键功能如下：

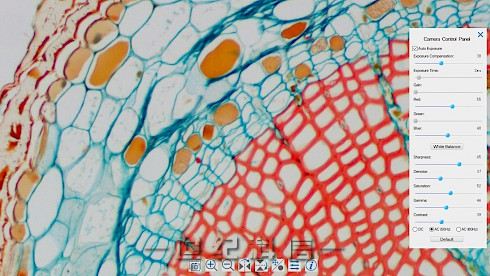

XCAM720PHB内嵌XCamView软件相机控制面板

XCAM0720KPB中的XCamView的工具条

1：图像捕获
2：数字放大
3：数字缩小
4：水平翻转
5：垂直翻转 
6：视频冻结/取消视频冻结
7：显示/隐藏相机控制面板
8：显示XCamView版本信息
