产品介绍
摄像型金相显微镜是将传统的光学显微镜与电脑及工业摄像机通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还可在电脑显示器上实时显示显微图像，可单张、定时、连续采集显微图像，可对显微图像定倍缩放，叠加比例尺。适用于研究人员制作标准定倍定标显微图像、定倍定标图谱比对及论文发表。同时系统也可对所采集的图像内目标进行直线、折线、圆、角度、面积等多种测量，可为研究检验人员研究电子元器件，芯片线路板、纺织印刷，农林牧种子形态，固体粉末及液体中微颗粒，薄膜微孔提供精确的分析检验数据。

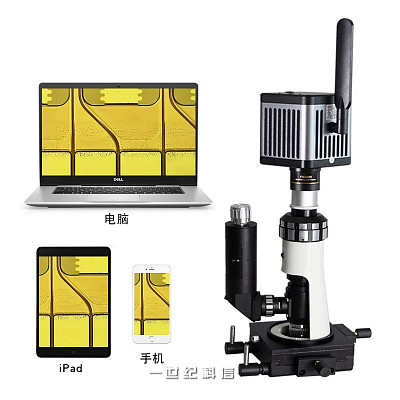

BJ-XF是新型的便携式数码金相显微镜，由便捷金相显微镜BJ-X和500万像素WIFI相机组成。BJ-X在功能上比原有的便携式金相显微镜增加了物镜转换器和微调机构，仪器机身机构重心稳定，确保显微镜的精度像质清晰，视场明亮均匀，观察合适。WIFI相机则实现了多人可通过各自数码设备（手机、平板、电脑）同时观察一件样品，使学习科研工作变得更加快捷、便利。BJ-XF广泛应用于机械的零件材料测定、冶金、轧辊、化工、电工等行业的无损检测，能直接在大工件上进行现场金相检验分析，也用来鉴定和分析各种金属合金的组织结构、实验室铸件质量鉴定等工作。
技术参数
显微镜参数：
序号 | 名称 | 技术参数 |
01 | 平场目镜 | WF10X(Φ6mm) |
02 | 平场消色差物镜 | 10X/0.25、20X/0.40、40X/0.65 |
03 | 总放大倍数 | 100X-400X |
04 | 调焦范围 | 25mm |
05 | 机械筒长 | 160mm |
06 | 电源电压 | 3.6V |
07 | 磁性底座 | 磁性移动台：90×70mm；移动范围：纵向10mm，横向10mm |
08 | 仪器重量 | 净重：0.75kg；毛重：0.9kg |
09 | 仪器尺寸 | 230×110×70(mm) |
硬件配置参数 | |
图像传感器 | APTINA MT9P001 CMOS（彩色） |
扫描模式 | 逐行扫描 |
Zui高分辨率 | 2592×1944（5,038,848像素） |
传感器尺寸 | 1/2.5“ (5.70mm(H)×4.28mm(V)，对角7.13mm) |
像元尺寸 | 2.2μm×2.2μm |
动态范围 | 70.1dB |
模数转换 | 12-bit，8-Bit R.G.B to PC |
信噪比 | 38.1dB |
光谱响应 | 380-650nm（切换到白天模式时） |
Zui大显示帧率（USB模式） | 10帧/秒@2592×1944 15帧/秒@1920×1080，1600×1200 40秒/秒@1280×960，1280×720，1024×768，800×600，640×480 |
Zui大显示帧率（WiFi模式） | 10帧/秒@2592×1944 15帧/秒@1920×1080，1600×1200 40秒/秒@1280×960，1280×720，1024×768，800×600，640×480 |
像素叠加 | 1×1，2×2 |
曝光能力 | 3.9ms-320ms，自动和手动 |
白平衡 | 自动和手动 |
软件接口 | DirectShow |
记录模式 | 拍照 分辨率：2592×1944，1920×1080，1600×1200，1280×960，1280×720，1024×768，800×600，640×480 格式：JPG，BMP，PNG，TIFF，PDF 录像 分辨率：1920×1080，1600×1200，1280×960，1280×720，1024×768，800×600，640×480 格式：MJPG格式，AVI文件 |
接口参数 | |
有线图像/充电接口 | Micro USB接口 有线图像时：USB2.0 DC5.0V 500mA 充电时：DC5.0V 2A |
三角架接口 | 1/4-20 A三角架固定接口 |
镜头接口 | C接口，可定制其他接口 |
无线参数/电源参数 | |
支持协议 | 802.11b/g/n |
工作频率范围 | 2.400 ~ 2.4835GHz |
可用频道 | 802.11n 20MHz/40MHz |
802.11b/g | |
美国、加拿大 (FC C):11 channels (2.412GHz~2.462GHz) | |
欧洲 (CE): 13 channels (2.412GHz~2.472GHz) | |
日本 (TELEC): 14 channels (2.412GHz~2.4835GHz) | |
数据传输率 | 802.11n：up to 300Mbps 2T2R |
802.11b：up to 11Mbps | |
802.11g：up to 54Mbps | |
传输功率 | 11n HT40 MCS7：+16dBm +/-1.5dBm |
接收灵敏度 | -61 dBm@10% PER at HT40 MCS7 |
-68 dBm@10% PER at 54Mpbs | |
-85 dBm@10% PER at 11Mpbs | |
推荐Zui大连接显示设备数量 | 10台@640×480 |
8台@800×600 | |
6台@1024×768 | |
5台@1280×720 | |
5台@1280×960 | |
4台@1920×1080 | |
3台@2592×1944 | |
无线工作指示 | 无WiFi时，LED灯不亮 |
WiFi打开未连接时，LED灯常亮 | |
WiFi正在连接时，LED闪烁，连接完成后常亮 | |
WiFi通讯时，LED闪烁，约1次/秒，数据量越大速度快，传输图像时快速闪烁，约10次/秒 | |
内置电池 | 3.7V，5000mAh，26650可充式锂电池 |
持续工作时间 | 约8小时 |
充电时间 | 约4小时 |
充电指示（内置电池） | 充电故障时：充电指示灯，红色闪烁0.5秒/次 |
电池电量低时：充电指示灯，绿色呼吸1秒/次 | |
电池电量中时：充电指示灯，绿色呼吸2.5秒/次 | |
电池电量高时：充电指示灯，绿色呼吸4秒/次 | |
电池充满电时：充电指示灯，绿色常亮 | |
电量指示（内置电池） | 电池电量高于约20%时：电量指示灯，绿色常亮 |
电池电量低于约20%时：电量指示灯，红色常亮 | |
电池电量低于约5%时：电量指示灯，红色闪烁约10秒后关机 | |
充电循环 | 500次@50%电量 |
供电 | 有线：直流5V，通过USB口供电 |
无线：内置电池 | |
充电：DC 5V 2A适配器 | |
软件运行环境要求 | |
USB工作模式 | |
Windows系统需求 | Microsoft® Windows® XP / 7 / 8 /8.1/10(32 & 64 bit) |
CPU：相当于英特尔酷睿二代2.8GHz及以上 | |
内存：2G或以上 | |
DVD-ROM（安装软件时需要） | |
WiFi工作模式 | |
Windows系统需求 | Microsoft® Windows® XP / 7 / 8 /8.1/10(32 & 64 bit) |
CPU：相当于英特尔酷睿二代2.8GHz及以上 | |
内存：2G或以上 | |
内置无线网卡 | |
iOS系统需求 | iOS6.0及以上系统 |
Android系统需求 | Android3.0及以上系统 |
CPU：双核1.7GHz及以上 | |
内存RAM：1G及以上 | |
存储ROM：建议8G及上 | |
操作及存储环境要求 | |
工作温度 | 0℃~ 40℃ |
储存温度 | -20℃~ 60℃ |
工作湿度 | 30~80%RH |
储存湿度 | 10~60%RH |
可选购件
显微镜选购件：
序号 | 名称 | 技术参数 |
01 | 平场消色差物镜 | 4X、60X、80X |
02 | 平场长工作距离金相物镜 | 10X、20X、40X、60X、100X |
摄像系统换购：
序号 | 名称 | 参数及功能 |
01 | USB2.0 CMOS 数字摄像头 | 300万、500万、800万、900万、1000万、1400万（具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
02 | USB3.0 CMOS 数字摄像头 | 300万、500万、850万、1000万、1400万、1800万（高传输速率，具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
03 | CCD数字摄像头 | 140万、200万、500万（具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
04 | 单反数码相机 | 佳能、尼康、莱卡等千万级以上像素单反相机（具有拍照、录像等功能） |
05 | USB2.0 CMOS 电子目镜 | 35万、130万、200万、300万、500万、800万（具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
06 | USB3.0 CMOS 电子目镜 | 500万（具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
07 | 自动对焦电子目镜 | 500万（自动对焦，具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
分析软件选购：
序号 | 名称 | 技术参数 |
01 | 金相分析软件UV-MA | 包含多达400项左右完全符合GB、YB、JB、ASTM等标准自动评级项目，具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。 |
02 | 粒度软件UV-G | 包含所有基本测量功能，提取并计算不同颜色图像所占面积比例，可对视场内颗粒自动测量分析，并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图，也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。 |
装箱清单
序号 | 名称 | 主要技术参数 | 单位 | 数量 |
01 | 显微镜主体 |
| 台 | 1 |
02 | 目镜 | 10X | 只 | 1 |
03 | 平场消色差物镜 | 10X、20X、40X | 只 | 各1 |
04 | 充电线 |
| 条 | 1 |
05 | 目镜转换口 | 0.5X | 只 | 1 |
06 | 显微镜相机 | 500万像素，WIFI | 只 | 1 |
07 | USB连接线 | USB2.0 | 根 | 1 |
08 | 相机软件光盘 |
| 片 | 1 |
09 | 磁性底座 |
| 个 | 1 |
10 | 手提箱 |
| 只 | 1 |
11 | 保修卡 |
| 份 | 1 |
12 | 合格证 |
| 份 | 1 |
13 | 说明书 |
| 份 | 1 |
